화재 대응부터 공조에너지 최적화까지,
컨테인먼트 존(Zone) 단위 현장관리의
새로운 기준, EG-CIMS
화재 대응, 보안 제어, 설비 통합까지 데이터센터 환경에 최적화된
컨테인먼트 통합 관리 솔루션을 제공합니다.

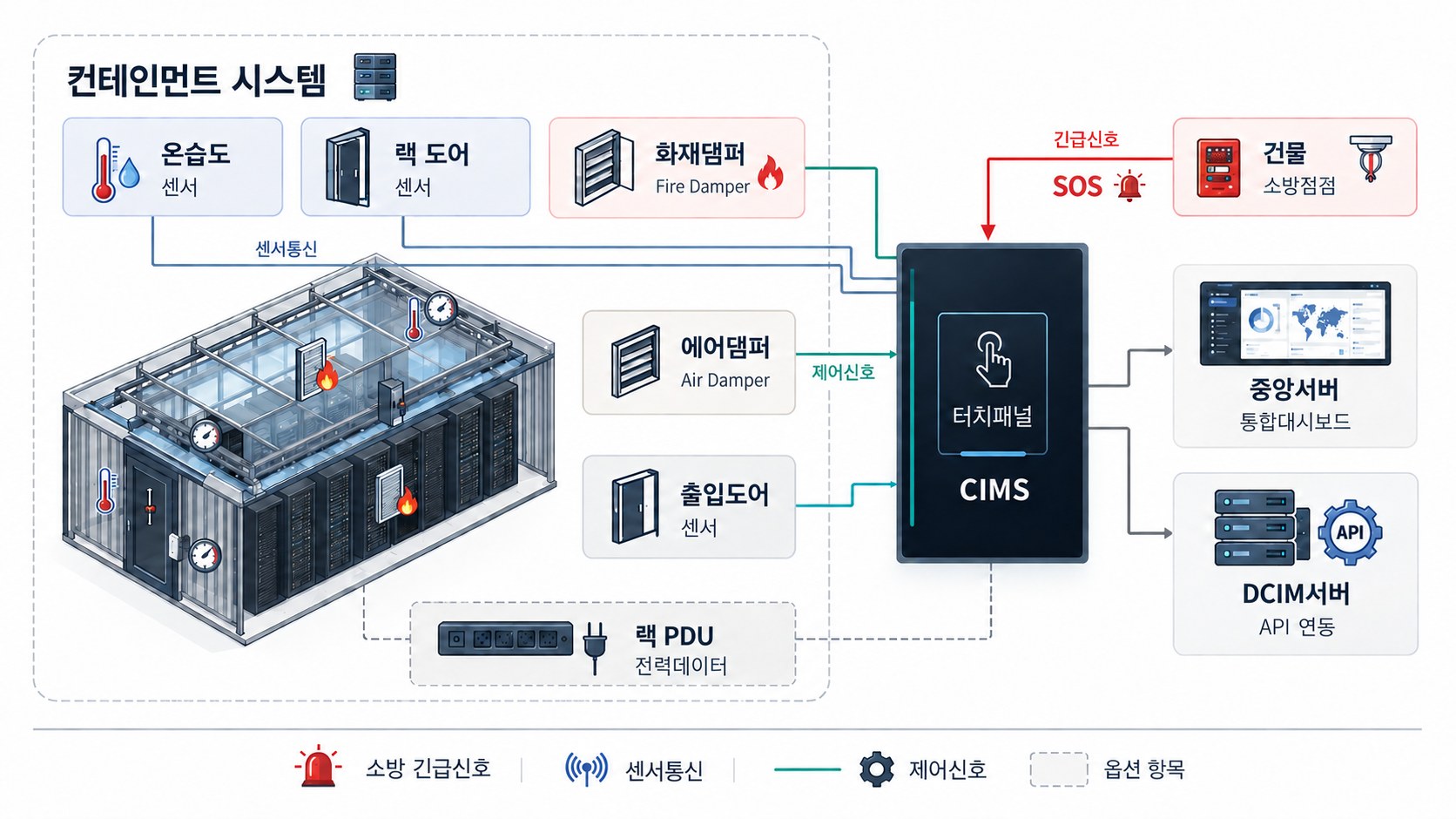

시스템 개요 및 구성
CIMS(Containment Integrated Management System)는 전산실 내 각 컨테인먼트 구역(Aisle)의 운영 환경 정보를 실시간으로 모니터링하고 제어하는 현장 통합 관리 시스템입니다. 현장의 터치 패널을 통해 컨테인먼트의 운영 현황을 직관적으로 파악할 수 있으며, 화재를 비롯한 긴급 상황 발생 시 컨테인먼트의 슬라이딩 도어와 댐퍼를 즉각 개방해 신속하게 대응할 수 있습니다.
완벽한 데이터센터를 완성하는 마지막 퍼즐, EG-CIMS

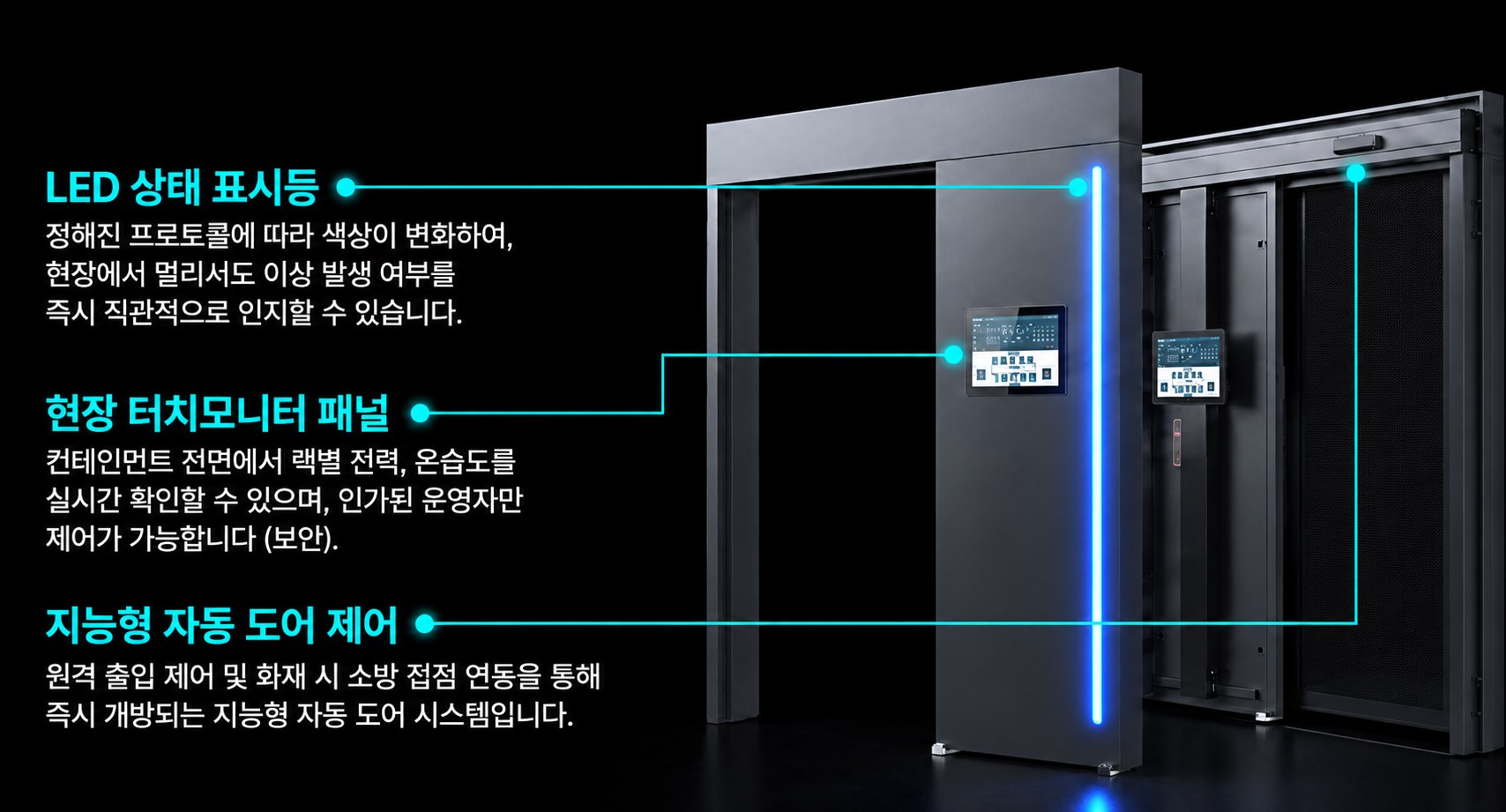

LED 상태 표시등
정해진 프로토콜에 따라 색상이 실시간으로 변화하여, 현장에서 먼 거리에서도 장애 및 이상 발생 여부를 즉각적이고 직관적으로 인지할 수 있습니다.
현장 터치모니터 패널
컨테인먼트 존 전면부에서 개별 랙 단위의 실시간 전력 및 온습도를 즉시 현장 확인하며, 인가된 인증 계정을 통해서만 긴급 도어 제어가 가능한 안전한 보안 계층을 형성합니다.
지능형 자동 도어 제어
중앙 통합 서버를 통한 원격 출입 제어 기능과 화재 센서 연동(소방 접점 연동) 시 컨테인먼트 전체 도어를 즉각 자동 개방하여 인프라 보호 및 긴급 방재를 실현합니다.
완벽해 보이는 인프라 관제,
하지만 현장에는 ‘사각지대’가 존재합니다.
기존의 DCIM은 데이터센터 전체의 인프라 관제에 집중합니다.
하지만 관제실 모니터를 벗어나 실제 서버실 현장에 들어서는 순간, 운영자는 즉각적인 데이터에 접근하기 어렵습니다.
DCIM은 센터 전체의 인프라 관제에 집중하고,
CIMS는 실제 장비가 운영되는 컨테인먼트 공간에 집중합니다.
| 구분 | DCIM | EG-CIMS |
|---|---|---|
| 관리 단위 | 데이터센터 전체 | 존(Zone) 및 랙(Rack) 단위 |
| 화재 대응 | 알람 수신 | 도어·댐퍼 즉시 자동 개방 |
| 현장 운영 | 중앙 모니터링 위주 | 현장 패널 + 중앙 서버 이중 구조 |
| 제어 범위 | 전력, 자산, 용량 거시 관리 | 도어, 댐퍼, 온습도 미시 관리 |
| 타 시스템 연동 | — | MQTT·Web API 지원 |
Safety : 지능형 화재 대응
화재 경보 및 연기 감지 시 소화 가스 침투 경로 확보와 인력 대피를 위해 자동 도어 및 댐퍼를 즉각 자동 개방합니다.
Usability : 사용자 시각화
컨테인먼트 전면 터치모니터 패널과 LED 상태 표시등을 통해 복잡한 제어 현황을 마이크로 단위로 시각화합니다.
Flexibility : 유연한 아키텍처
단독 구역별 로컬 독립 운영부터 대규모 전산실 전체의 중앙 통합 서버 관제까지 환경에 따라 유연하게 구성합니다.
Openness : 완벽한 개방성
특정 벤더 종속 없이 기존 이기종 하드웨어와의 연동을 지원하며 MQTT, Modbus, Web API 등 개방형 아키텍처를 지향합니다.
주요 기능 및 특징
컨테인먼트 구역 내 모든 인프라 운영 데이터를 하나로 통합하고 고도화된 제어를 실현합니다.
실시간 현장 모니터링
존(구역) 별 온습도, 도어개폐 등 실시간 데이터 수집 및 확인
소방 접점 연동 및 긴급 자동제어
화재 시 도어 및 댐퍼 자동개방, 평상시 수동 테스트 지원
사용자 계정 관리 및 보안
인가된 운영자만 제어 기능 접근 가능, 오조작 방지
상위 시스템 연동 및 확장성
Modbus, TCP/IP 등 표준 프로토콜 지원으로 DCIM 연동 용이

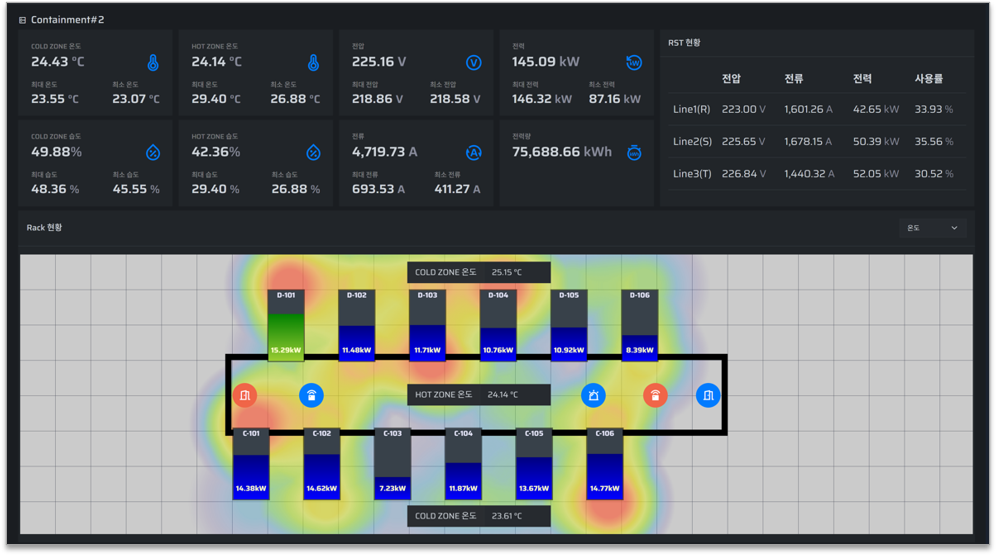

CIMS 대시보드
컨테인먼트 존에서 운영중인 쿨존, 핫존 온습도 현황과 랙 별 전력사용 현황, 문열림, 연기센서 등 모든 상황을 한눈에 알아보기 쉽게 표시합니다.

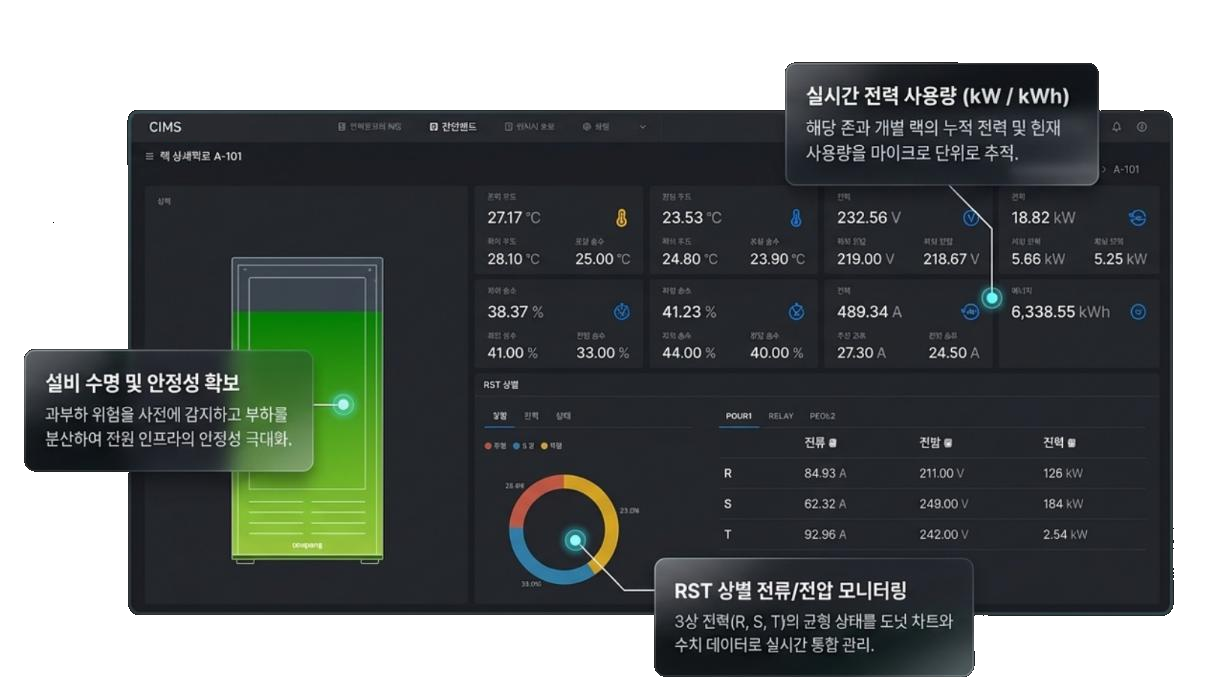

랙 단위 전력 및 에너지 심층 분석
컨테인먼트 존 내의 실시간 전력 현황부터 개별 랙 및 상별 부하까지 정밀 관제하여 전력 안정성과 에너지 최적화를 실현합니다.
실시간 전력 사용량 (kW / kWh)
해당 존과 개별 랙의 누적 전력 및 현재 사용량을 실시간으로 마이크로 단위로 추적하여, 에너지 낭비를 예방하고 전력 흐름을 실시간 시각화합니다.
설비 수명 및 안정성 확보
전력 부하 상태를 분석해 임계치 초과 및 과부하 위험을 사전에 감지하고 부하 분산 의사결정을 지원하여 전원 인프라 안정성을 극대화합니다.
RST 상별 전류/전압 모니터링
3상 전력(R/S/T)의 균형 상태를 도넛 차트와 수치 데이터로 실시간 통합 모니터링하여 상 불평형으로 인한 장애 위험을 미연에 방지합니다.
EG-CIMS 도입 상담 센터
지속적으로 발생하는 데이터센터 관리의 고질적인 문제를 근본적으로 해결해 드립니다.
