SMART DUCT
데이터센터, MMR의 스마트덕트 시스템
실시간 관제 및 무결성 확보 솔루션
스마트 덕트 시스템은 데이터센터·주요통신시설(MMR)의 케이블을 외부 위협으로부터 물리적으로 차단하면서, 상부 커버의 비인가 개방을 실시간으로 감지하여 시스템 이벤트로 전환하는 지능형 보안덕트입니다.

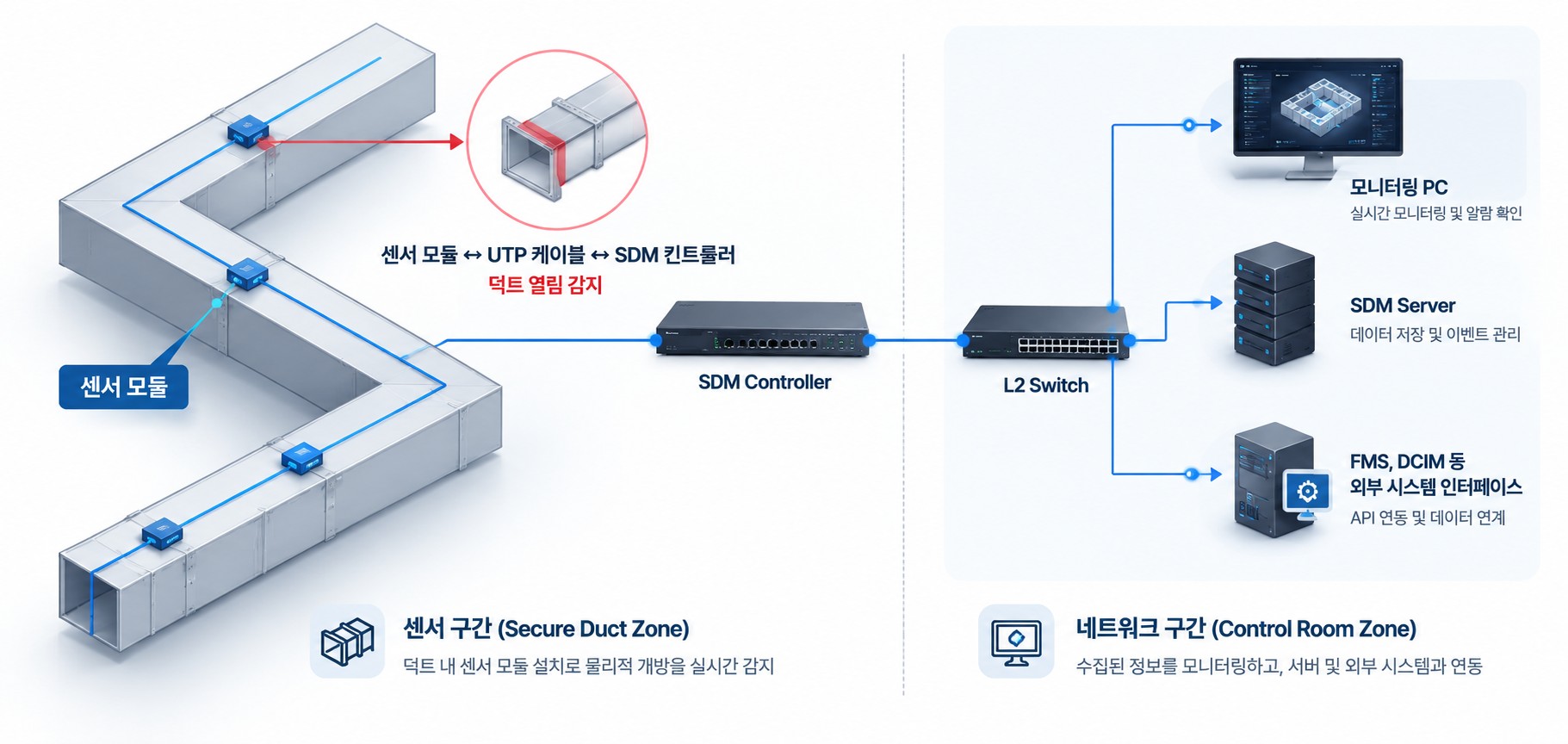

SMART DUCT 구성도
견고한 구조와 은폐형 센서가 결합되어 보이지 않는 곳까지 감시 가능한 보안 생태계를 완성합니다.
SMART DUCT 프로세스
현장 감지부터 관제, 대응까지 3단계로 이어집니다.
- Step 1
Event Detection (현장)
보안 덕트 상부 커버의 물리적 오픈 감지 (포토센서 기반 정밀 측정)
- Step 2
System Processing (관제)
시스템 내 이벤트 위치 매핑 (Pin-point Accuracy) 및 데이터 로깅
- Step 3
Actionable Alert (대응)
담당자에게 SMS 및 대시보드 시각적 알람 즉시 전송

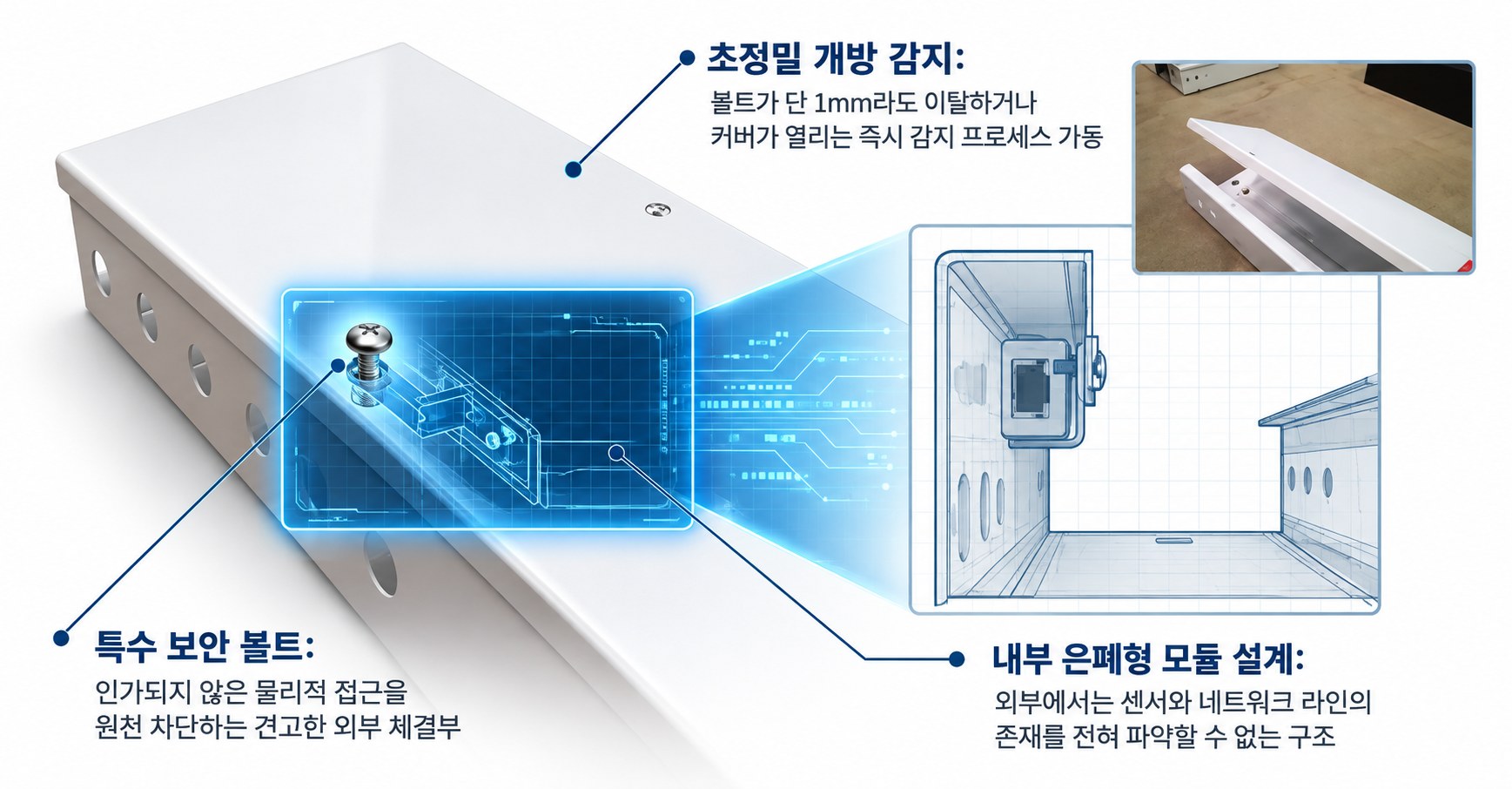

초정밀 개방 감지
볼트가 단 1mm라도 이탈하거나 커버가 열리는 즉시 감지 프로세스 가동
특수 보안 볼트
인가되지 않은 물리적 접근을 원천 차단하는 견고한 외부 체결부
내부 은폐형 모듈 설계
외부에서는 센서와 네트워크 라인의 존재를 전혀 파악할 수 없는 구조
보안덕트의 무단 개방을 실시간으로 감지하고 관리하는 솔루션
물리적 인프라보안덕트 주요 부품
스트레이트 (Straight)
기본 직선 구간 완벽 밀폐데이터센터 내 주요 직선 구간의 네트워크 케이블을 안전하게 감싸며 물리적 접근을 원천 차단합니다.
T분기 (T-Branch)
분기/교차 구간 사각지대 해소회선이 나뉘거나 교차하는 복잡한 네트워크 노드 구간을 빈틈없이 연결하여 보안 사각지대를 없앱니다.
버티컬 엘보우 90° (Vertical Elbow)
입체적 꺾임 구간 안전 연결수직 및 수평으로 90도 꺾이는 층간/벽면 구간을 안전하게 마감하여 물리적 틈새 발생을 방지합니다.
지능형 관제 인프라SDM 주요 장비
SDM 센서 모듈 (Sensor Module)
실시간 접점 변화 감지덕트 내부 장착. 포토센서(광센서)를 통해 커버 볼트 체결 여부를 상시 감시하며 인가되지 않은 오픈 시 즉각 감지합니다.
SDM 컨트롤러 (Controller)
센서 데이터 취합 및 통신전체 센서 모듈의 상태를 RS-485 통신으로 취합하고, TCP/IP 네트워크를 통해 운영 서버로 안정적인 데이터를 송신합니다.
운영 서버 (SDM Server)
직관적 위치 추적 및 알람토폴로지 맵 기반 직관적 UI로 이벤트 발생 위치를 표출하고, 담당자 SMS 발송 및 외부 API(FMS, DCIM) 연동을 지원합니다.
실시간 데이터 수집 및 알람
덕트 개방 이벤트 발생 시 상황실과 운영자에 실시간 정보를 전달하여 신속한 조치를 지원합니다.
위치파악이 용이한 대시보드
직관적인 UI를 통해 이벤트가 발생한 위치를 운영자가 쉽게 파악할 수 있습니다.
외부시스템 API 연동 지원
FMS, DCIM 등 기존관리시스템과 데이터를 연동할 수 있도록 표준 프로토콜 API를 지원합니다.
사용자 그룹별 알람설정
관리조직의 특성에 맞춰 사용자 및 그룹별로 알람수신여부를 설정할 수 있습니다.
시스템 장비사양
SDM-Controller
두뇌 · 센서 데이터 취합 및 서버 통신
- MCU
- ARM 32-bit Cortex-M3
- 메모리
- Embedded 512Kb Flash / 128Kb SRAM
- 센서포트
- RJ45 2 Port / RS-485
- 서버포트
- Ethernet 1 Port
- 전원
- 12 VDC
SDM-Sensor
신경망 · 덕트 내부 물리적 접점 변화 감지
- MCU
- ARM 32-bit Cortex-M3
- 메모리
- Embedded 16Kb Flash / 4Kb SRAM
- 센서포트
- RJ45 2 Port / RS-485
- 상태표시
- Status LED × 2
- 전원
- 12 VDC
SMART DUCT 도입 상담
덕트 경로와 감시 구간을 알려주시면, 전문 엔지니어가 최적의 SMART DUCT 구성방안을 안내해 드립니다.
